PartGenie hat drei Möglichkeiten, ECAD für ein Teil zu erhalten. Verwenden Sie diejenige, die Ihren Bedürfnissen entspricht. / Du brauchst / Wo | | --- | --- | / ** Professional ** Symbol, Footprint und 3D für Altium, Cadence, OrCAD, PADS und mehr / Komponentenschublade → ** CAD-Modelle ** → Format auswählen → ** Anfordern ** (über [FootprintKu] (https://footprintku.com /) partnerschaft) | / Katalogelemente, die bereits gespeichert sind / Gleiche ** CAD-Modelle ** Registerkarte, wenn Dateien zum Herunterladen aufgelistet sind | / Eine KiCad Bibliothek generiert und gegen das Datenblatt geprüft | KiCad Bibliothek generation |

​
Holen Sie sich ein Katalogmodell

1

Open the part

Search the MPN, then click the MPN badge in the answer or the part card. That opens the component drawer.
2

Switch to CAD Models

The drawer tabs are Product, Procurement, and CAD Models. Procurement is live price and stock. CAD Models is the footprint library for that part.
3

Pick your EDA format

Use the format dropdown (for example Altium 18, Cadence, OrCAD, PADS, or KiCad when listed).
4

Request or download

Click Request for schematic symbol, PCB footprint, or STEP 3D when FootprintKu fulfills professional models for that MPN. Download directly when a catalog file is already available.Not every MPN has every format. If nothing is listed, use KiCad generation instead of guessing a generic 0603.

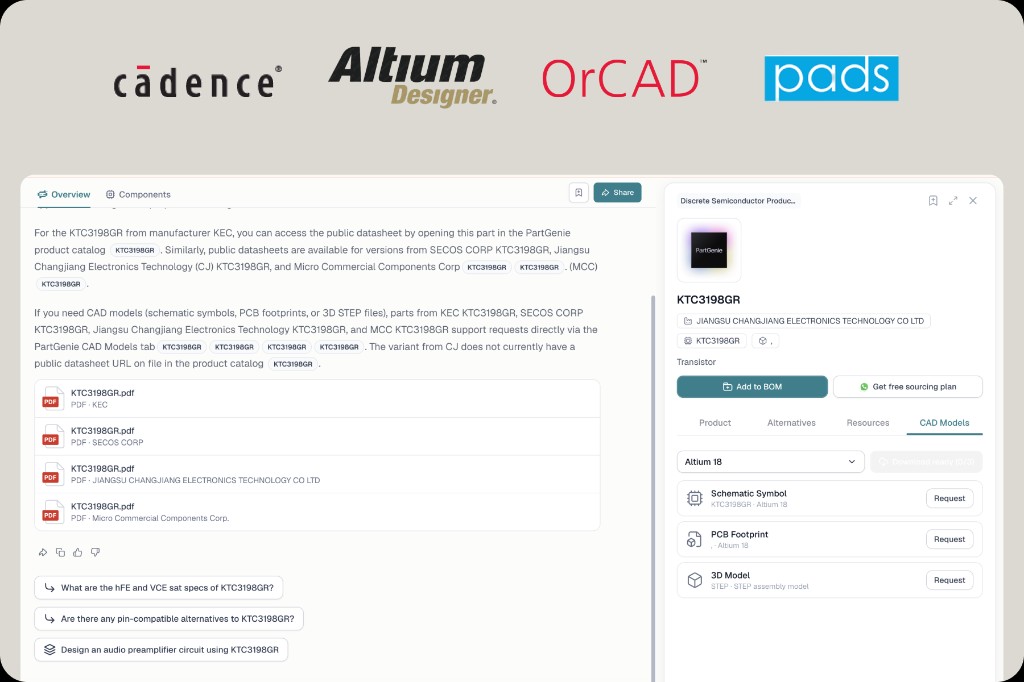

CAD Models: Altium format, Request schematic symbol, footprint, and STEP 3D

​
Wann stattdessen generiert werden soll

Erstellen Sie eine KiCad-Bibliothek, wenn:
  • CAD-Modelle haben keine Datei für genau diese MPN und dieses Paket
  • Sie benötigen Symbol + Footprint + SCHRITT zusammen mit einer Beweistabelle (Pinanzahl, Körper, Pad, Pitch), die an eine Datenblattseite gebunden ist
  • Sie möchten KiCad nativen Import Prüfungen, bevor Sie das Teil platzieren
Fragen Sie auf der Suche:
Vollständige Schritte: Erzeugung der KiCad-Bibliothek.

​
