PartGenie tiene tres formas de obtener ECAD para una pieza. Use el que coincida con lo que necesita. / Necesitas / Dónde | | --- | --- | / ** Profesional * * símbolo, huella y 3D para Altium, Cadence, OrCAD, PADS y más | Cajón de componentes → *Modelos CAD * * → elegir formato → * * Solicitud * (a través de [FootprintKu] (https://footprintku.com|) asociación) / / Catalogar activos ya archivados / Misma pestaña * * Modelos CAD * * cuando los archivos se enumeran para descargar | / Una biblioteca KiCad generada y cotejada con la hoja de datos / [Generación de bibliotecas KiCad] (/en-US |kicad-library) /
1

Open the part

Search the MPN, then click the MPN badge in the answer or the part card. That opens the component drawer.
2

Switch to CAD Models

The drawer tabs are Product, Procurement, and CAD Models. Procurement is live price and stock. CAD Models is the footprint library for that part.
3

Pick your EDA format

Use the format dropdown (for example Altium 18, Cadence, OrCAD, PADS, or KiCad when listed).
4

Request or download

Click Request for schematic symbol, PCB footprint, or STEP 3D when FootprintKu fulfills professional models for that MPN. Download directly when a catalog file is already available.Not every MPN has every format. If nothing is listed, use KiCad generation instead of guessing a generic 0603.

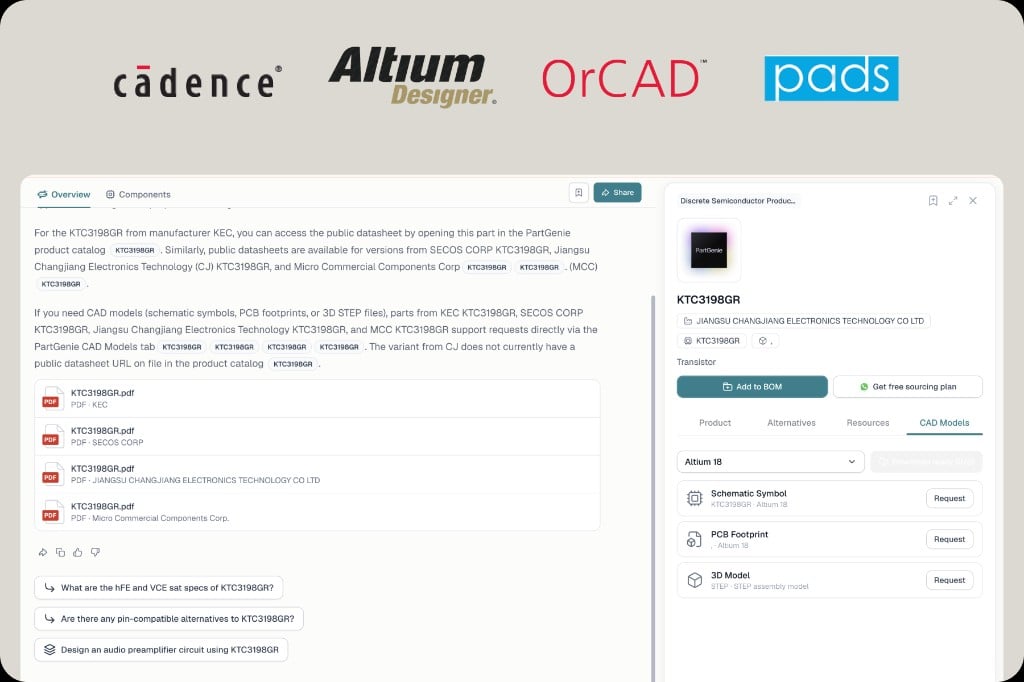

CAD Models: Altium format, Request schematic symbol, footprint, and STEP 3D

​
Cuándo generar en su lugar

Genere una biblioteca KiCad cuando:
  • Los modelos CAD no tienen un archivo para esta MPN y paquete exactos
  • Necesita Símbolo + Huella + PASO juntos, con una tabla de evidencia (recuento de pines, cuerpo, almohadilla, tono) vinculada a una página de hoja de datos
  • Desea * * Controles de importación nativos de KiCad * * antes de colocar la pieza
Preguntar en la Búsqueda:
Pasos completos: [Generación de la biblioteca KiCad] (/en-US / kicad-library). < Advertencia> Una huella de catálogo y una biblioteca generada pueden estar en desacuerdo sobre el tamaño del bloc de notas o el pin 1. Para cualquier cosa que fabrique, verifique ambos en la página de la hoja de datos, no entre sí. < / Advertencia>

​
